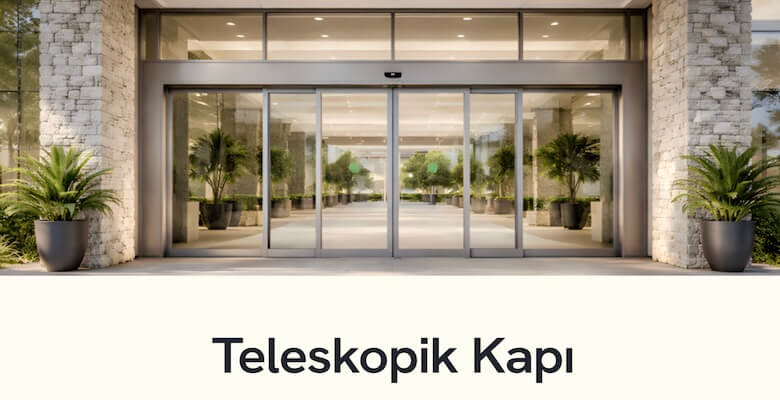

Teleskopik Kapı Sistemleri ve Kısıtlı Mimari Alanlarda Geçiş Optimizasyonu

Modern mimari projelerde, ticari yapılarda, hastanelerde ve kurumsal binalarda lobi ve koridor alanlarının tasarımı planlanırken, geçiş genişliği ile yapısal alan tasarrufu en önemli mühendislik kriterleri arasında yer alır. Standart doğrusal yana kayar mekanizmaların açılma rotası üzerinde yeterli duvar boşluğu bulunmadığı durumlarda, giriş alanının mimari verimliliğini korumak kurumsal bir zorunluluktur. Bu tür kısıtlı mimari açıklıklarda, yaya sirkülasyon akışını kesintiye uğratmadan maksimum net geçiş mesafesi elde etmek adına teleskopik kapı sistemleri altyapıları projelendirilir.

Bu sistemlerin yapısal mimarisi, standart mekanizmalara kıyasla daha karmaşık bir makara ve kayış kombinasyonuna dayanır. Kanatların birbiri üzerine katlanarak doğrusal bir hat üzerinde farklı hız oranlarıyla kayması, mimari boşluğun yaklaşık %70 ila %75’inin aktif geçiş alanı olarak kullanılmasını sağlar. Giriş senaryolarında yüksek konfor, yalıtım ve kesintisiz kararlılık sunan sistem mimarileri incelendiğinde, binaların lojistik ve operasyonel kalitesinin dikey ve yatay düzlemde yukarı taşındığı görülür.

1. Teleskopik Mekanizmaların Yapısal Mimarisi ve Çalışma Prensibi

Kısıtlı alanlarda maksimum genişlik sunan bu otomasyon çözümleri, yük paylaşımını ve hareket senkronizasyonunu özel mühendislik detayları sayesinde gerçekleştirir.

Çift Yönlü ve Tek Yönlü Kanat Kombinasyonları

Teleskopik altyapılar projenin ihtiyacına göre iki farklı kinematik modelde kurgulanabilir. Tek yöne açılır modellerde iki hareketli kanat tek bir sabit panelin veya duvarın üzerine doğru kademeli olarak kayar. Çift yöne açılır sistemlerde ise toplam dört hareketli kanat, sağa ve sola ikişerli gruplar halinde senkronize şekilde katlanarak açılır. Bu kurgu, özellikle geniş cepheli ancak derinliği az olan giriş hollerinde kesintisiz bir yaya trafiği oluşturur.

Teleskopik Hız Senkronizasyon Algoritması

Sistemin en temel mekanik özelliği, aynı yöne hareket eden kanatların farklı hızlarda yol almasıdır. Öndeki hızlı kanat, arkasındaki yavaş kanadın tam iki katı hızla hareket ederek açılma rotasını aynı milisaniyede tamamlar. Bu diferansiyel hız dengesi, kontrol kartının motor tork çıkışını anlık olarak ayarlaması ve özel teleskopik aktarma makaraları sayesinde sarsıntısız ve akustik bir sessizlik içinde yürütülür.

2. Motor Teknolojileri ve Ağır Donanım Sürücü Yönetimi

Birden fazla hareketli panelin aynı anda ve farklı hız rampalarında taşınması, otomasyon şasisinin içerisindeki elektromekanik donanımların yüksek tork ve kararlılık göstermesini gerektirir.

Fırçasız (Brushless) Ağır Hizmet Motorları

Teleskopik sistemlerde hareketli kütle ağırlığı standart kapılara göre daha fazla olduğu için sürücü grubunda yüksek torklu fırçasız motorlar tercih edilir. Karbon kömür barındırmayan bu motorlar, sürtünmeden kaynaklı ısı üretmedikleri için yoğun trafik altında bile performans kaybı yaşamadan çalışır. Mekanik aşınmanın minimumda kalması, işletme evresindeki parça değişim ve servis maliyetlerini büyük oranda düşürür.

Gelişmiş Mikroişlemci ve Rampalama Kontrolü

Ağır cam panellerin ani duruş ve kalkışlarda şasiye zarar vermemesi adına akıllı kontrol kartları devreye girer. Mikroişlemci, kanatların milimetrik konumunu enkoderler vasıtasıyla izleyerek kapanma noktasına yaklaşırken yumuşak frenleme (soft stop) rampaları oluşturur. Bu akıllı yazılım yönetimi, askı tekerleklerinin ömrünü uzatırken sistem genelinde mekanik yorgunluk oluşmasının önüne geçez.

3. Uluslararası Güvenlik Normları ve EN 16005 Emniyet Protokolleri

Çoklu kanat yapısı ve kademeli kapanma hatları, kullanıcı emniyetinin sağlanması adına daha hassas ve yoğun bir güvenlik çemberi kurgulanmasını zorunlu kılar.

Sıkışma Önleyici Akıllı Geri Açılma (Reversing) Kontrolü

Kanatlar kapanma rotasındayken araya bir nesne veya yaya girmesi durumunda, motor mili üzerindeki akım değişimi kontrol kartı tarafından anlık olarak analiz edilir. Sistem, yasal sınırların üzerinde bir fiziksel baskı uygulamadan panellerin hareketini keser ve kanatları derhal geri açılım moduna geçirir. Teleskopik sistemlerde kanatların birbiri üzerine katlanıp toplandığı arka bölgelerde de parmak sıkışmasını önleyici elastomer yalıtım fitilleri ve özel profil tasarımları kullanılır.

Üç Boyutlu Lazer ve İnfrared Güvenlik Alanı Tarayıcıları

Geçiş alanını sürekli olarak denetim altında tutmak amacıyla yüksek hassasiyetli koruma sensörleri kullanılır. EN 16005 uluslararası güvenlik standartlarına tam uyumlu çalışan bu optik algılayıcılar, kapı kanatlarının hareket rotasını tamamen kapsayan görünmez bir emniyet perdesi oluşturur. Bu perde içinde yavaş hareket eden bir engelli birey veya bekleyen bir çocuk algılandığı sürece kapı kapanma çevrimine geçmeyerek kullanıcı güvenliğini maksimum seviyede korur.

4. Saha Uygulamalarında Montaj Hassasiyeti ve Yapı Fiziği Dengesi

Teleskopik bir mekanizmanın uzun yıllar boyunca mekanik kararlılığını koruyabilmesi, kurulum aşamasında sergilenen mühendislik doğruluğu ile doğrudan ilişkilidir.

Çoklu Ray Şasisi ve Milimetrik Terazi Kalibrasyonu

Teleskopik sistemlerde iki farklı kanat grubu paralel hatlarda hareket ettiği için şasi içindeki alüminyum ray kılavuz sayısı da fazladır. Taşıyıcı gövdenin duvara montajı esnasında meydana gelebilecek mikro düzeydeki terazi sapmaları, tekerlek setlerinin ray kenarlarına sürtünmesine neden olur. Profesyonel servis ekipleri optik terazilerle sıfır hata kalibrasyonu gerçekleştirerek motorun gereksiz yere fazla akım çekmesini ve tekerlek plastiklerinin erken deforme olmasını önler.

Bina Isı İzolasyonu ve Enerji Tasarrufu Dengesi

Teleskopik sistemler, dar alanlarda geniş açılma performansı sunarken binanın termal yalıtım bariyeri olma görevini de sürdürür. Akıllı kontrol üniteleri üzerinden kalibre edilen radar algılama mesafeleri ve kış modu (half-open) yazılımları sayesinde, kapı sadece yaya geçişi esnasında gereken süre kadar açık kalır. Panellerin kenarlarını çevreleyen yüksek yoğunluklu fırça ve elastomer fitil yapıları, iç mekandaki iklimlendirilmiş havanın dışarı kaçmasını kalıcı olarak engelleyerek binaların enerji sarfiyatını optimize eder.

Sonuç

Kurumsal yönetim binalarında, yoğun sirkülasyona sahip hastane koridorlarında Belirtilen optimizasyon süreçleri cephe genişliği sınırlı olan perakende mağazalarında projelendirilen katlamalı doğrusal otomasyon çözümleri; mimari kısıtlamaları ortadan kaldıran vizyoner mühendislik yatırımlarıdır. Fırçasız motor altyapılarından diferansiyel hız senkronizasyon yeteneklerine, çoklu profil tasarımları ve EN 16005 emniyet donanımlarına kadar uzanan teknik üstünlükler, kısıtlı alanlarda maksimum operasyonel performans elde edilmesini sağlar. Geçiş senaryolarının binaların yaya trafik yoğunluğu ve yapısal lojistik ihtiyaçlarına göre doğru analizlerle uçtan uca planlanması, fotoselli ve kayar otomatik kapılar altyapısının güvenli, verimli ve uzun ömürlü çalışmasını garanti altına alır. Projelerinizde alan tasarrufu ve yüksek geçiş kapasitesini en doğru şekilde optimize etmek adına bu alanda teknik yeterliliğe ve uzmanlığa sahip profesyonel hizmet veren firmaları inceleyebilirsiniz.

Soru – Cevap (S.S.S.)

Soru: Teleskopik kapı sistemleri hangi mimari durumlarda standart kayar kapılara karşı kesin bir alternatif haline gelir? Cevap:

Özellikle koridor genişliğinin dar olduğu ancak binaya sedye, büyük paletli malzemeler veya aynı anda yoğun bir insan grubunun girmesi gereken durumlarda standart modeller yetersiz kalır. Standart tek kanatlı bir kapı mimari boşluğun sadece yarısı kadar net açılma mesafesi sunarken, teleskopik sistemlerde ince kanatlar birbiri üzerine katlanarak toplandığı için mevcut duvar boşluğunun yaklaşık %70 ila %75’i net geçiş alanı olarak kullanılabilir. Bu durum, duvar kırma veya genişletme imkanı olmayan projelerde kesin bir çözüm sunar.

Soru: Teleskopik mekanizmalarda kanatların birbirine çarpması veya sürtünmesi nasıl engellenir? Cevap:

Paralel hatlarda hareket eden kanatların arasında mekanik tasarımı koruyan belirli bir yapısal boşluk (tolerans) bırakılır. Kanatların birbiriyle senkronize hareket etmesini sağlayan unsur ise şasi içine entegre edilmiş kademeli aktarma makaraları ve teleskopik bağlantı kayışlarıdır. Sistem montajı sırasında tekerlek rulmanlarının boşluk oranları test edilerek eksenel kaçıklıklar milimetrik olarak sıfırlanır. Böylece paneller hareket esnasında hiçbir şekilde birbirine temas etmeden doğrusal hattını tamamlar.

Soru: Ağır cam panelli teleskopik sistemlerde fırçasız motor kullanılmasının teknik gerekçesi nedir? Cevap:

Çift yönlü teleskopik sistemlerde toplam dört adet hareketli kanat tek bir motor grubu tarafından tahrik edilir. Bu durum motor üzerindeki mekanik yükü ve tork ihtiyacını artırır. Klasik fırçalı motorlar bu yoğun yük altında ve sürekli çalışma çevrimlerinde hızla ısınarak kendisini korumaya alabilir veya performans kaybı yaşatabilir. Fırçasız motor teknolojisi ise mekanik sürtünme olmaksızın, yüksek verimlilikle ve aşırı ısınma problemi yansıtmadan tonajlı kanat grupların tamamen sessiz ve güvenli bir şekilde hareket ettirebilir.

Soru: Teleskopik otomatik kapıların periyodik bakımlarında hangi kritik noktalar denetlenmelidir? Cevap:

Bakım süreçlerinde ilk olarak çoklu ray kılavuzlarının içi mikro partiküllerden ve tozlardan arındırılmalıdır. Ardından, kanatların farklı hızlarda senkronize yürümesini sağlayan teleskopik aktarma kayışlarının gerginlik oranları ve aşınma durumları incelenir. Panellerin milimetrik konumunu kart işlemcisine ileten enkoder soketleri, emniyet sensörlerinin algılama geometrisi ve elektrik kesintilerine karşı acil durum batarya modüllerinin (UPS) voltaj kararlılığı test edilerek sistemin operasyonel sürekliliği güvence altına alınır.

Soru: Yangın veya acil tahliye durumlarında teleskopik sistemler binanın güvenliğine nasıl katkı sağlar? Cevap:

Profesyonel geçiş sistemleri, binaların merkezi yangın algılama ve ihbar mekanizmaları ile entegre çalışır. Acil durum sinyali merkeze ulaştığı anda, elektromekanik kilitler yazılımsal olarak boşa çıkarılır ve şasi içindeki UPS bataryası devreye girerek kapıyı otomatik olarak tam açık pozisyona getirir. Bu sayede, kısıtlı alandaki en geniş tahliye koridoru saniyeler içinde yayaların kullanımına sunularak güvenli tahliye senaryosu desteklenir.

Terimler Sözlüğü

• Diferansiyel Hız: Teleskopik geçiş sistemlerinde paralel hareket eden kanatların, açılma ve kapanma rotasını aynı milisaniyede hatasız tamamlayabilmesi amacıyla öndeki kanadın arkadakine kıyasla iki kat daha hızlı hareket etmesi prensibi.
• Soft Stop (Yumuşak Frenleme): Ağır panellerin şasi bitim noktalarına sert darbe vurmasını önlemek amacıyla, akıllı kontrol kartının enkoder verilerine dayanarak hareket rotasının son kulvarında motor torkunu düşürmesi işlemi.
• EN 16005 Standartları: Otomatik geçiş sistemlerinde kullanıcı emniyetini üst seviyede tutmak adına sensörlerin algılama alanlarını, panellerin darbe, ezme ve sıkıştırma sınırlarını yasal olarak düzenleyen uluslararası normlar bütünü.
• Enkoder (Encoder): Motor milinin dönme hareketini, yönünü ve hız frekansını elektriksel sinyallere dönüştürerek kontrol kartına ileten, panellerin konumunu milimetrik bazda belirleyen dijital algılayıcı bileşen.
